Vlastnosti
Miera priepustnosti svetla: 81% (ľavý tubus bez displeja) / 71% (pravý tubus s displejom, kde sa zobrazujú údaje).
Objektív: 42 mm.
Zorné pole: 110 m na vzdialenosť 1000 m.
Vzdialenosť výstupnej pupily: 16,2 mm.
Výstup. pupila: 4,2 mm.
Svetelný faktor: 17,64.
Súmrakový faktor: 20,49.
Najbližší pozorovací bod: 5 m.
Odolnosť proti dažďu (nie proti ponoreniu) a úprava proti zahmlievaniu.
Vysvetlenie korigovanej vzdialenosti
Zoberme si príklad lukostrelca na posede na strome, ktorý mieri na zviera pod sebou pod uhlom -52° vzhľadom na svoju polohu. Dĺžka zameriavacej línie je 29 metrov. Lovec však riskuje, že prestrelí cieľ, ak sa spolieha výlučne na tieto informácie. Skutočná zobrazená horizontálna vzdialenosť (kompenzovaná o uhol) je 18 metrov. Ide o korigovanú (projekčnú) vzdialenosť, podľa ktorej musí lovec upraviť svoj výstrel.

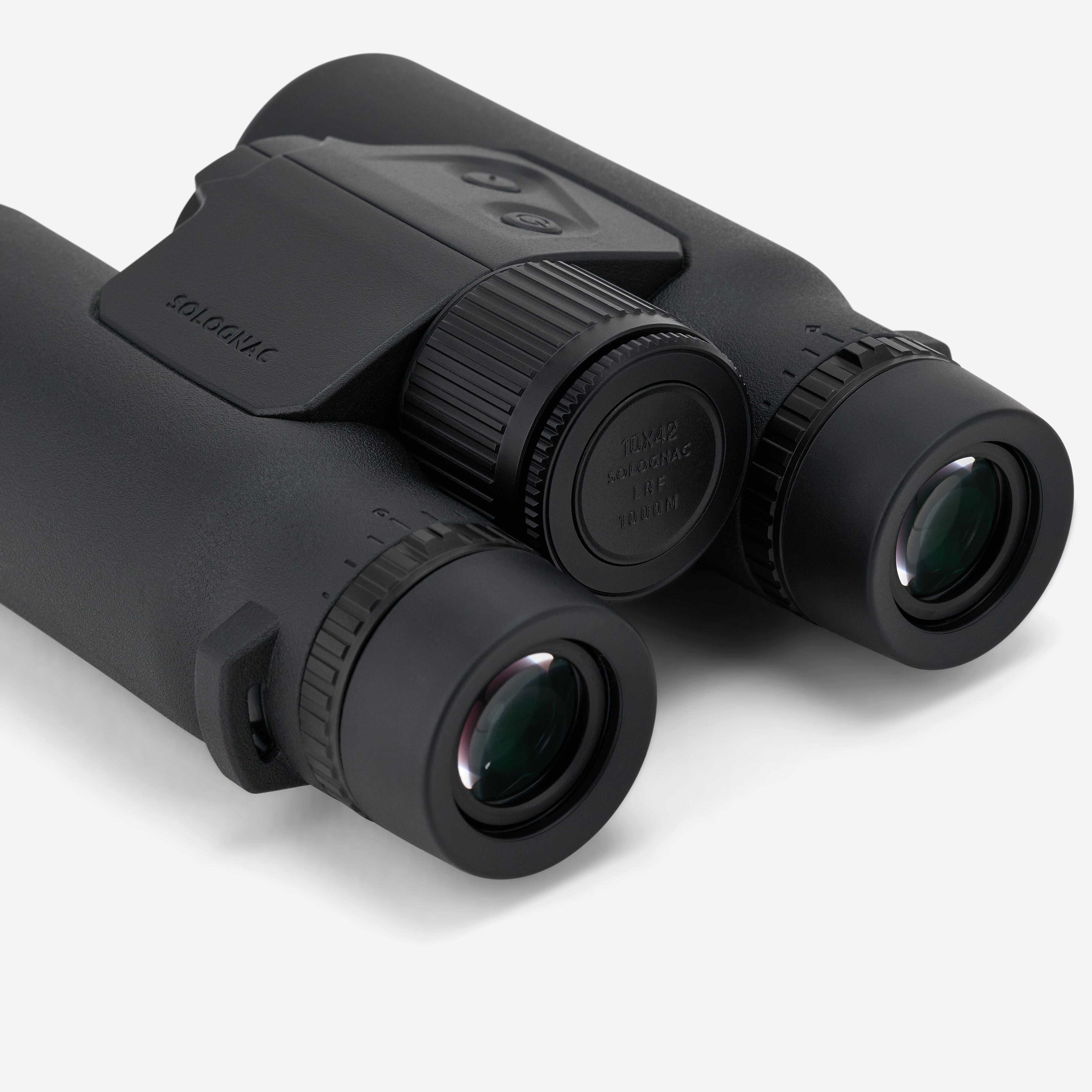

Nastavenie zámerného kríža a dioptrií (časť 1/2)
Aby ste dosiahli dokonalú kvalitu obrazu, je dôležité vykompenzovať rozdiel v zrakovej ostrosti medzi oboma očami a mať ostrý zámerný kríž. Dodržte tieto 4 kroky:
1. Zapnite ďalekohľad (ON) a zatvorte ľavé oko.
2. Pozrite sa na homogénne pozadie (obloha alebo biela stena). Otáčajte krúžkom na pravom tubuse, kým nebude obraz dokonale ostrý.
Fungovanie ďalekohľadu LRF 1000M (časť 2/2)
Zmena jednotiek:
Stlačte a podržte tlačidlo MODE. Jednotky sa prepínajú z „metrov“ (m) na „yardy“ (Y) a naopak.
Zmena režimu:
Keď je displej zapnutý, stlačte 1-krát tlačidlo MODE. Postupne sa prepínajú 3 režimy:
- základný režim: jednoduchý zameriavací bod.
- korigovaný režim: zobrazenie zameriavacieho uhla, nameranej vzdialenosti a korigovanej vzdialenosti.
- režim nízkej viditeľnosti: zobrazí sa zámerný kríž ako pomôcka pri pozorovaní za zhoršených svetelných podmienok.

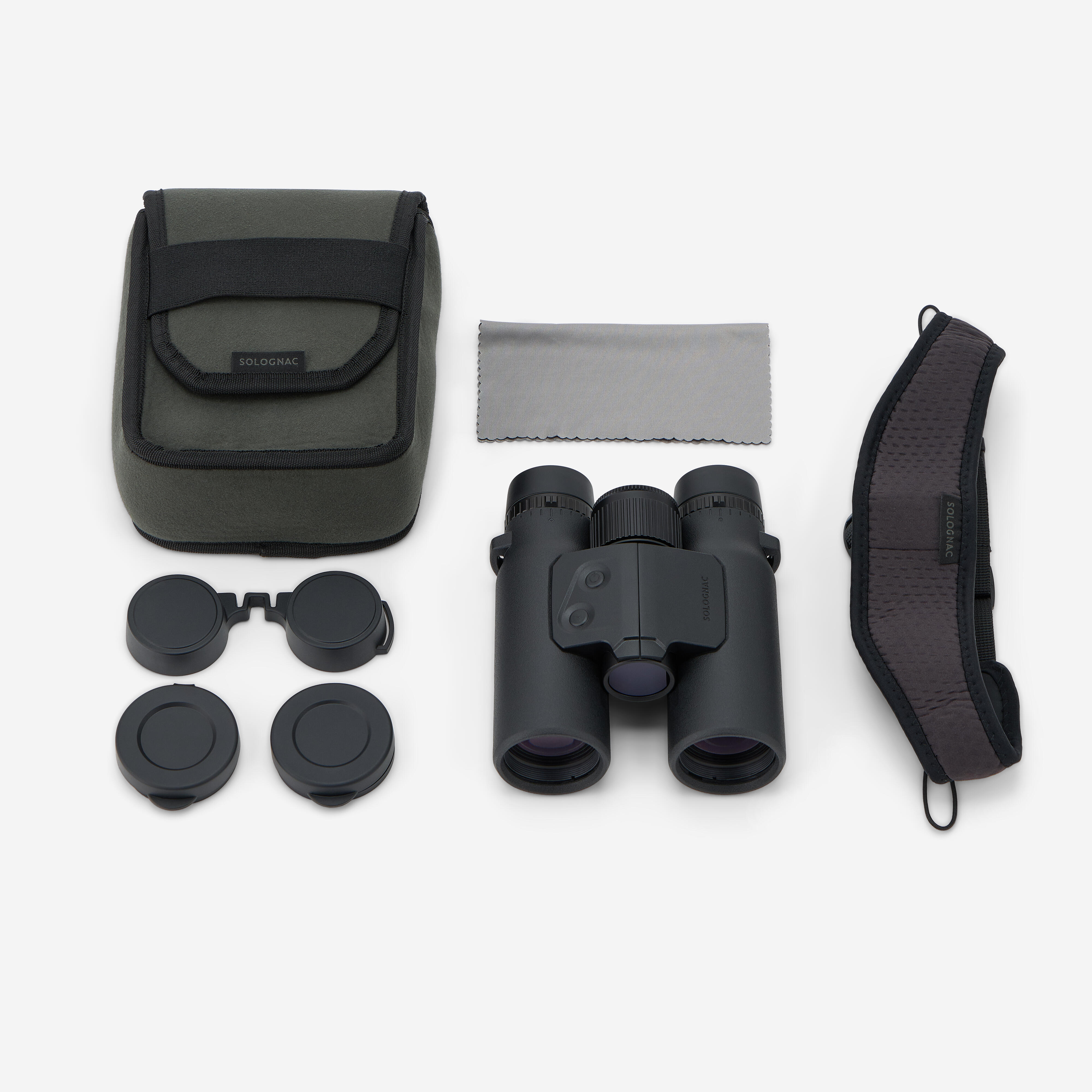

Obsah balenia
Súprava obsahuje:
- ďalekohľad LRF 1000M 10x42,
- ochranný kryt okulárov,
- ochranné kryty objektívov,
- popruh na krk,
- ochranné puzdro,
- čistiacu handričku na optiku,
- batériu CR2 (3 V) na cca 4000 meraní.
Ďalšie vlastnosti
Povrchová úprava šošoviek: FBMC (Full Broadband Multi coated).
Optický hranol: BaK4, dielektrická vrstva.
Plastové PPS telo.
Rozmery: 160 x 132 x 62 mm.
Hmotnosť: 870 g bez batérie.
Prevádzková teplota: -10 °C / +50 °C.
Fungovanie ďalekohľadu LRF 1000M (časť 1/2)

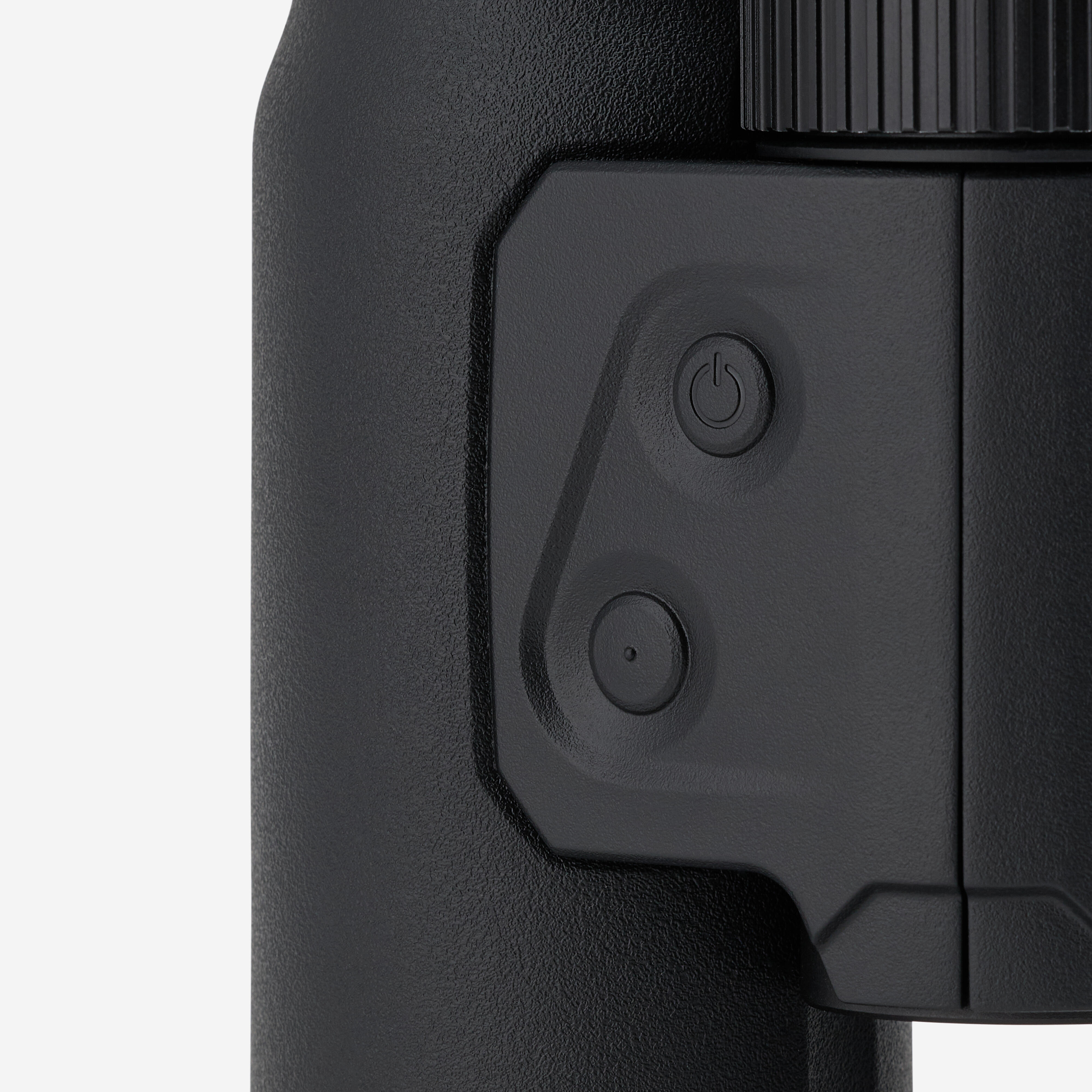

Zapnutie:
Krátko stlačte tlačidlo ON/OFF. LCD displej (bez podsvietenia) zobrazí režim použitý pri poslednom zapnutí.
Meranie:
Krátko stlačte tlačidlo ON/OFF. Vykoná sa meranie.
Podržaním tohto tlačidla sa budú skenovať vzdialenosti podľa pohybu ďalekohľadu a zameraných objektov (funkcia skenovania). V prípade nečinnosti sa displej po 10 sekundách automaticky vypne.
Nastavenie zámerného kríža a dioptrií (časť 2/2)
3. Nastavte rozdiel medzi ľavým a pravým okom.
4. So zatvoreným ľavým okom sa pozerajte na objekt vo vzdialenosti 20 až 50 m s použitím centrálneho zaostrovacieho kolieska. Otáčajte ním dovtedy, kým nebude obraz ostrý a jasný.
5. Zatvorte pravé oko. Pri pozeraní sa na rovnaký objekt otáčajte krúžok na ľavom tubuse, kým nebude obraz ostrý a jasný.
Rozdiel v ostrosti medzi ľavým a pravým okom je nastavený.
Odporúčania pri používaní (časť 2/3)
Ďalšie body, ktoré treba mať na pamäti:
- meranie vzdialenosti nad jazerom, rybníkom alebo vodnou plochou môže spôsobovať odrazy a nepresné výsledky,
- na veľké vzdialenosti sa ľahšie zameriavajú veľké objekty než malé.
Princíp fungovania ďalekohľadu s meraním vzdialenosti
Tento druh optiky umožňuje merať vzdialenosti priamo pohľadom cez ďalekohľad. Za týmto účelom laser vysiela svetelný impulz. Tento impulz sa „odrazí“ od zameraného cieľa a vráti sa späť k snímaču v ďalekohľade. Čas potrebný na návrat signálu do vnútorného prijímača lasera určí vzdialenosť meraného cieľa. Informácia sa následne spracuje systémom a údaje sa zobrazia na displeji v pravom tubuse ďalekohľadu.
Odporúčania pri používaní (časť 1/3)
Meranie vzdialenosti môže byť ovplyvnené viacerými faktormi, predovšetkým vlastnosťami zameraných objektov. Preto treba mať na pamäti tieto skutočnosti:
- svetlé farby a lesklé povrchy odrážajú laser vo všeobecnosti lepšie než tmavé a matné/štruktúrované povrchy,
- sneh, dážď a hmla môžu znižovať presnosť merania,
- pevné objekty (napr. skaly) odrážajú signál lepšie než kríky.
Odporúčania pri používaní (časť 3/3)
Ak máte problém zamerať zviera alebo objekt, skúste zamerať iný objekt v jeho blízkosti alebo použite funkciu skenovania odpredu dozadu, pričom sledujte zmeny nameraného dosahu.
Príklady maximálneho dosahu merania:
- vysoko reflexné ciele: 1000 m.
- zver: 600 m.
