Puškohľad 4–16x50 s nastaviteľnou paralaxou

Obsah balenia

Obsah balenia:

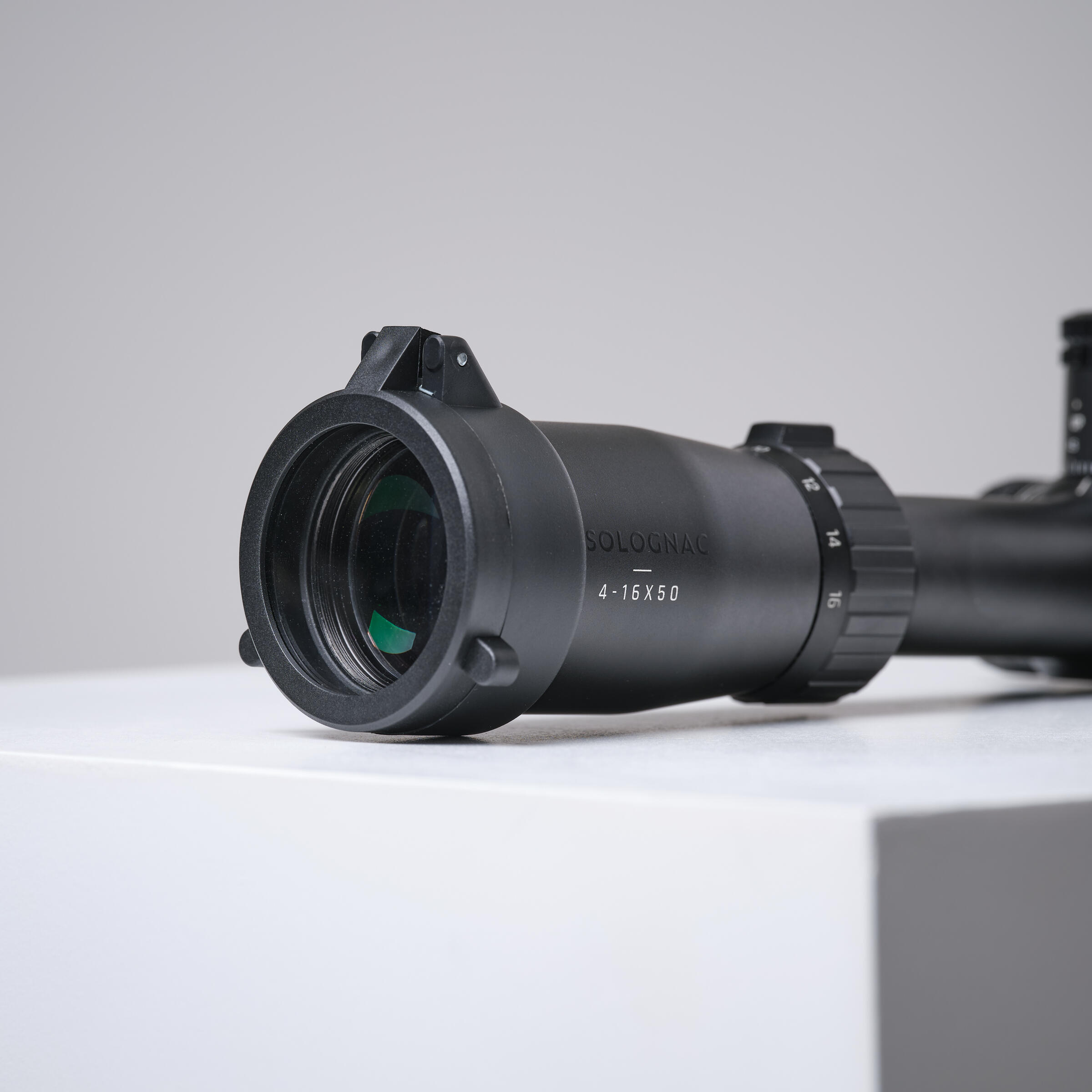

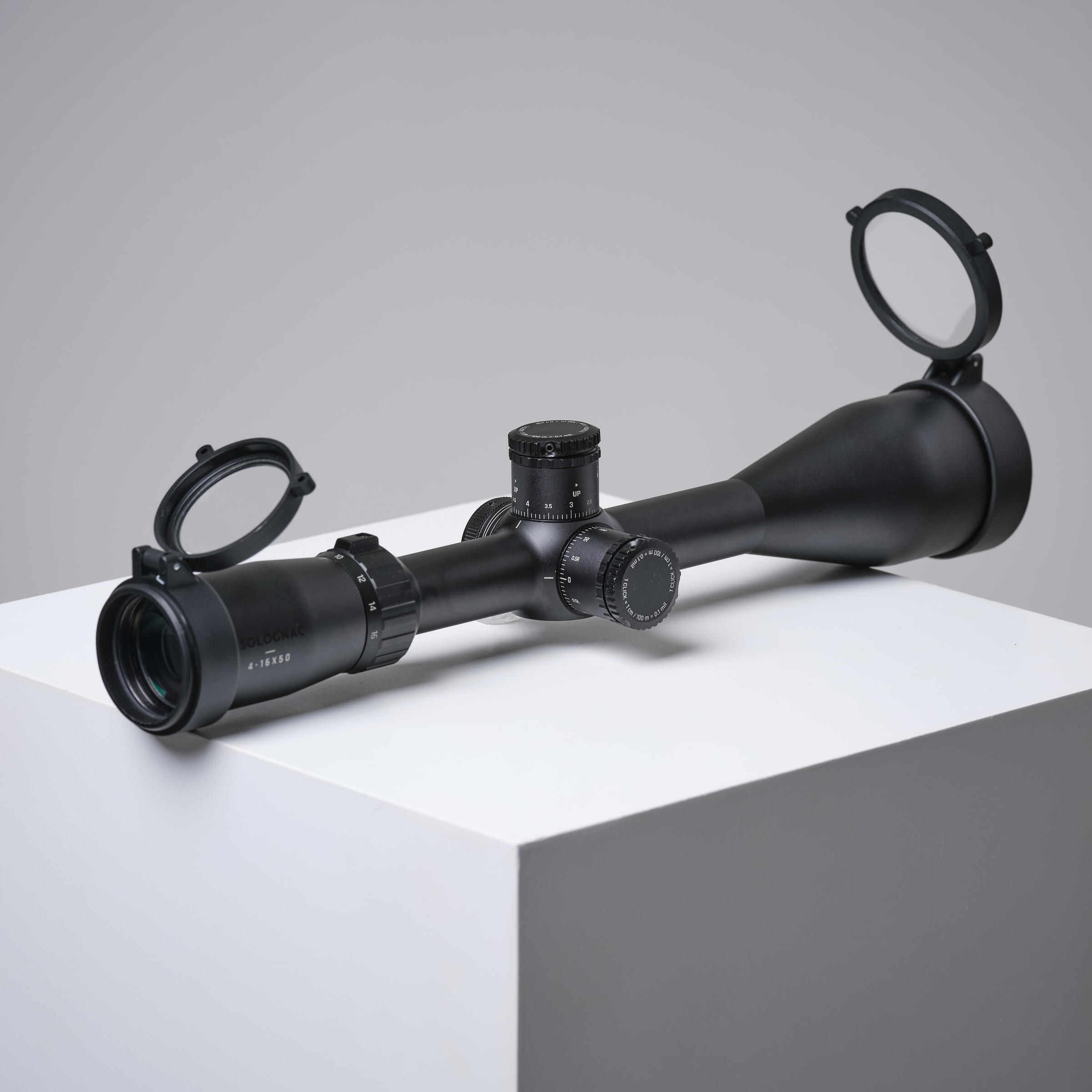

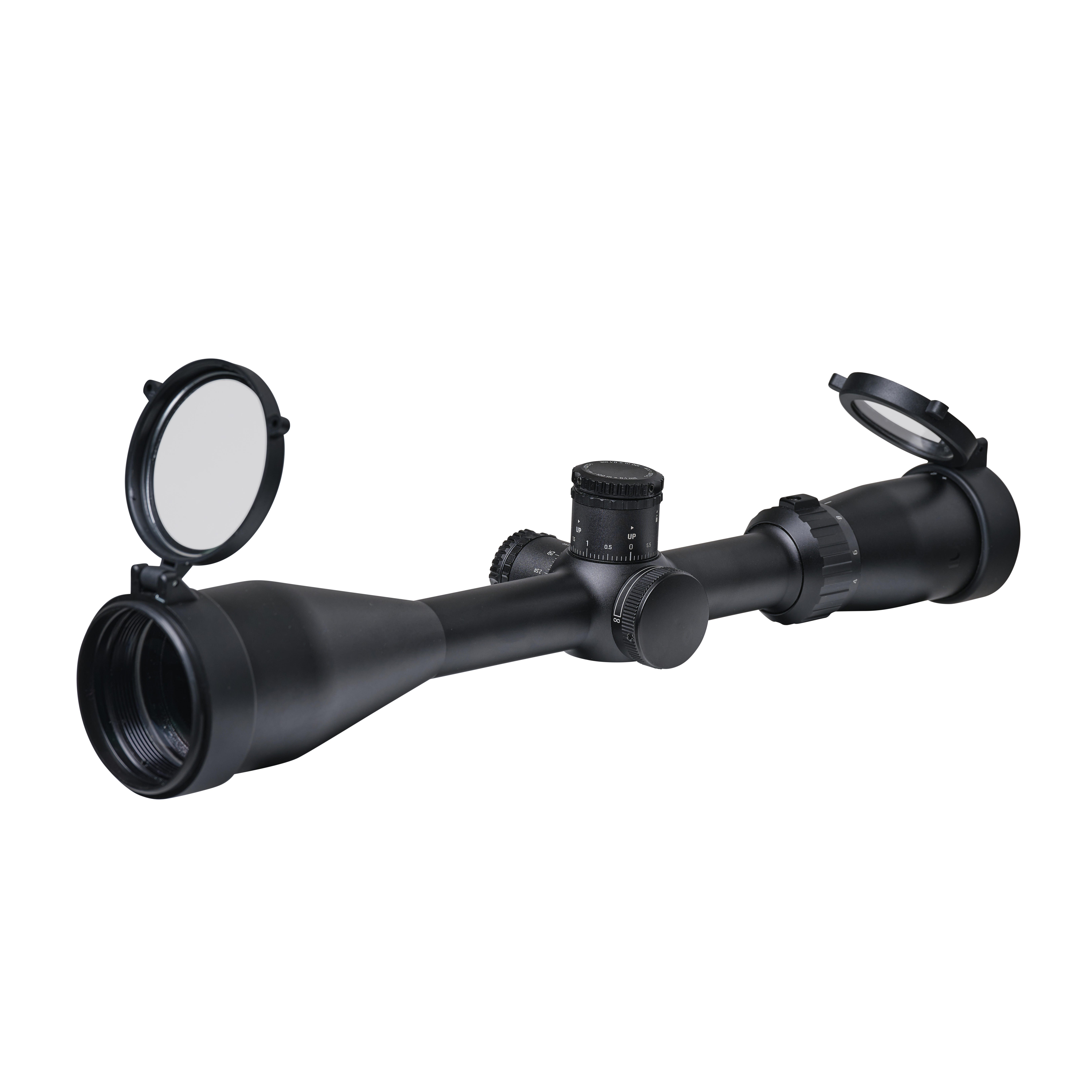

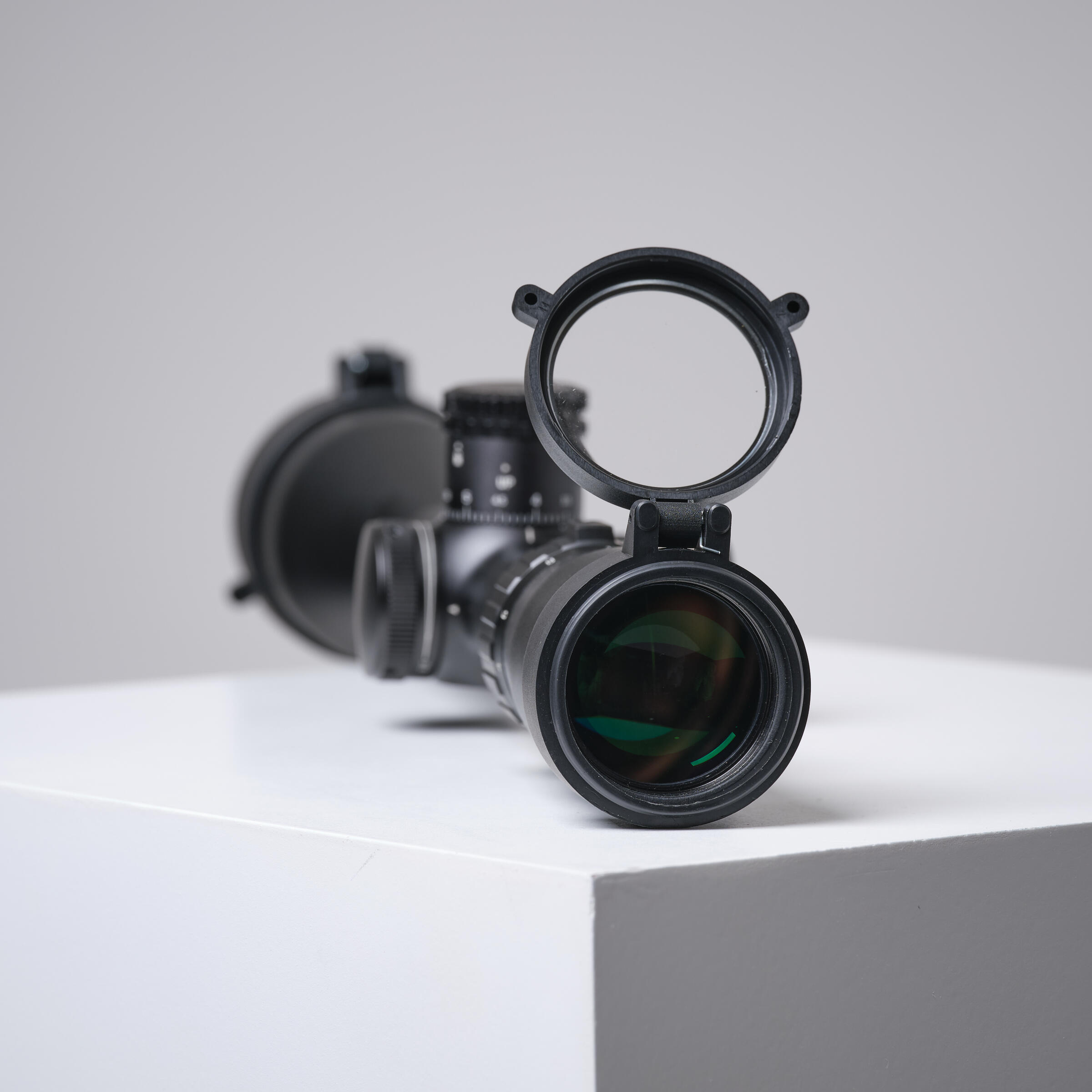

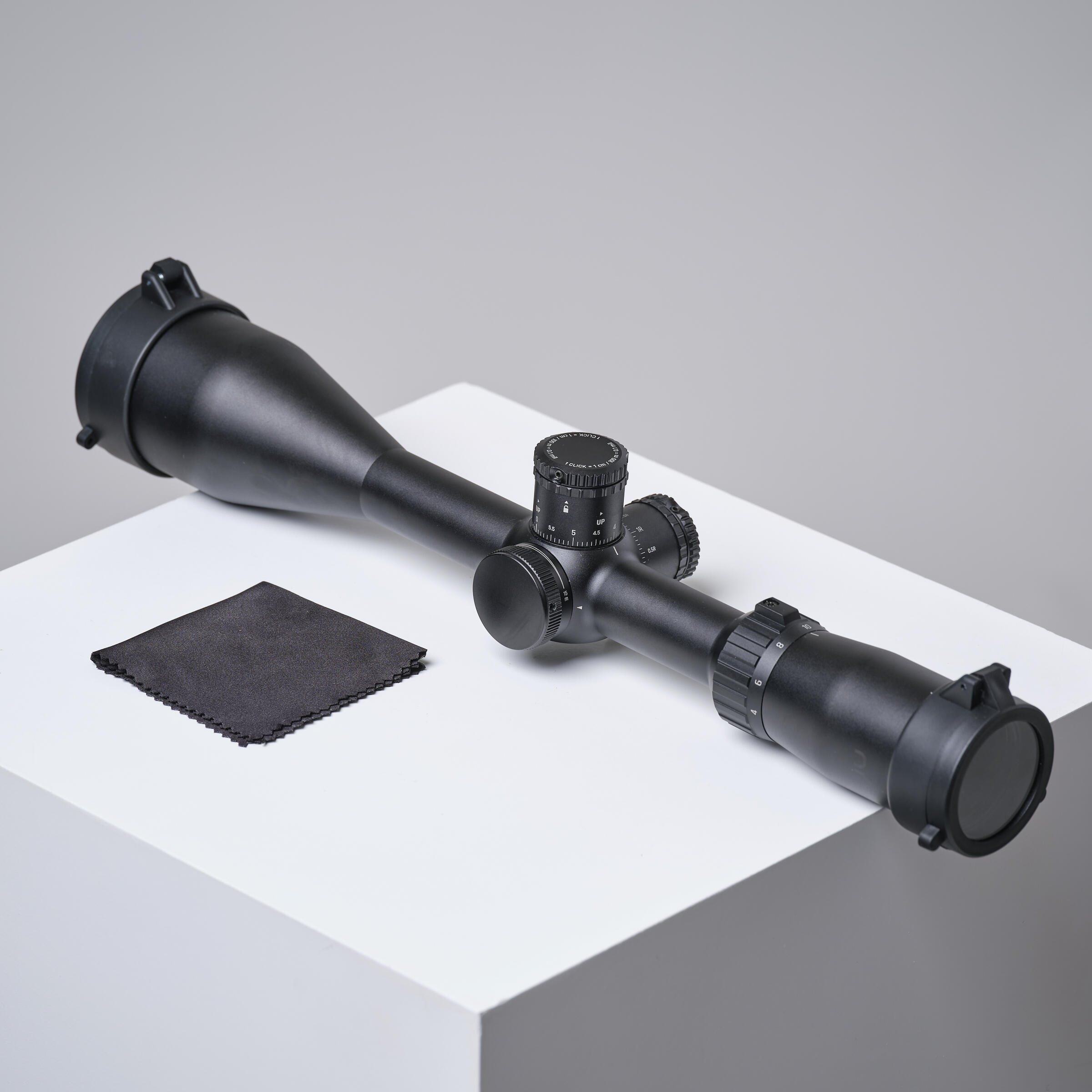

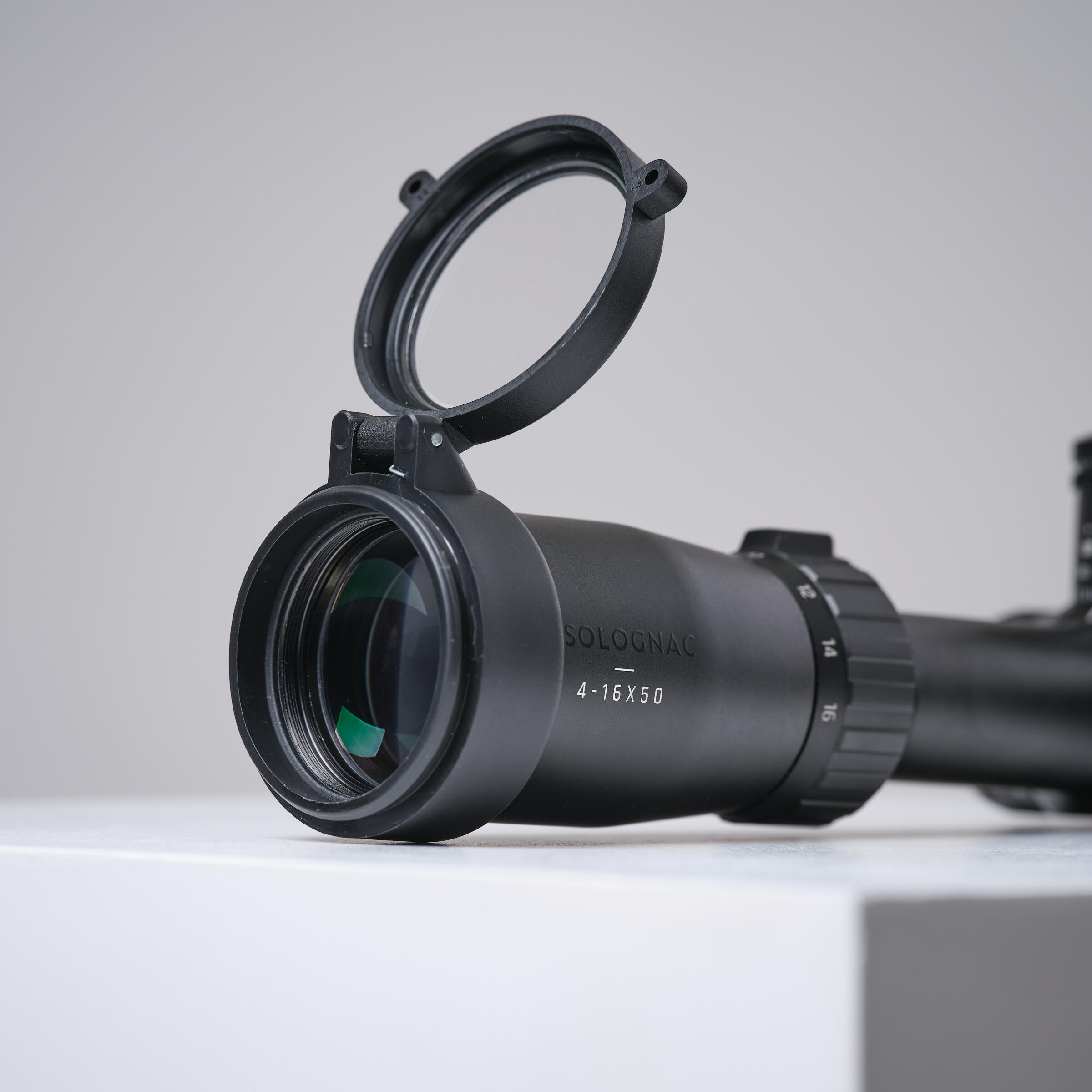

Puškohľad. 2 priesvitné ochranné kryty (flip cap). Handrička z mikrovlákna. 1 imbusový kľúč.

Technické parametre puškohľadu

Rozsah priblíženia: Nastaviteľné priblíženie 4 až 16-krát.

Okulár s korekciou dioptrií.

Priemer objektívu: 50 mm.



Priemer tubusu: 25,4 mm.

Dĺžka: 355 mm.

Hmotnosť: 650 gramov.

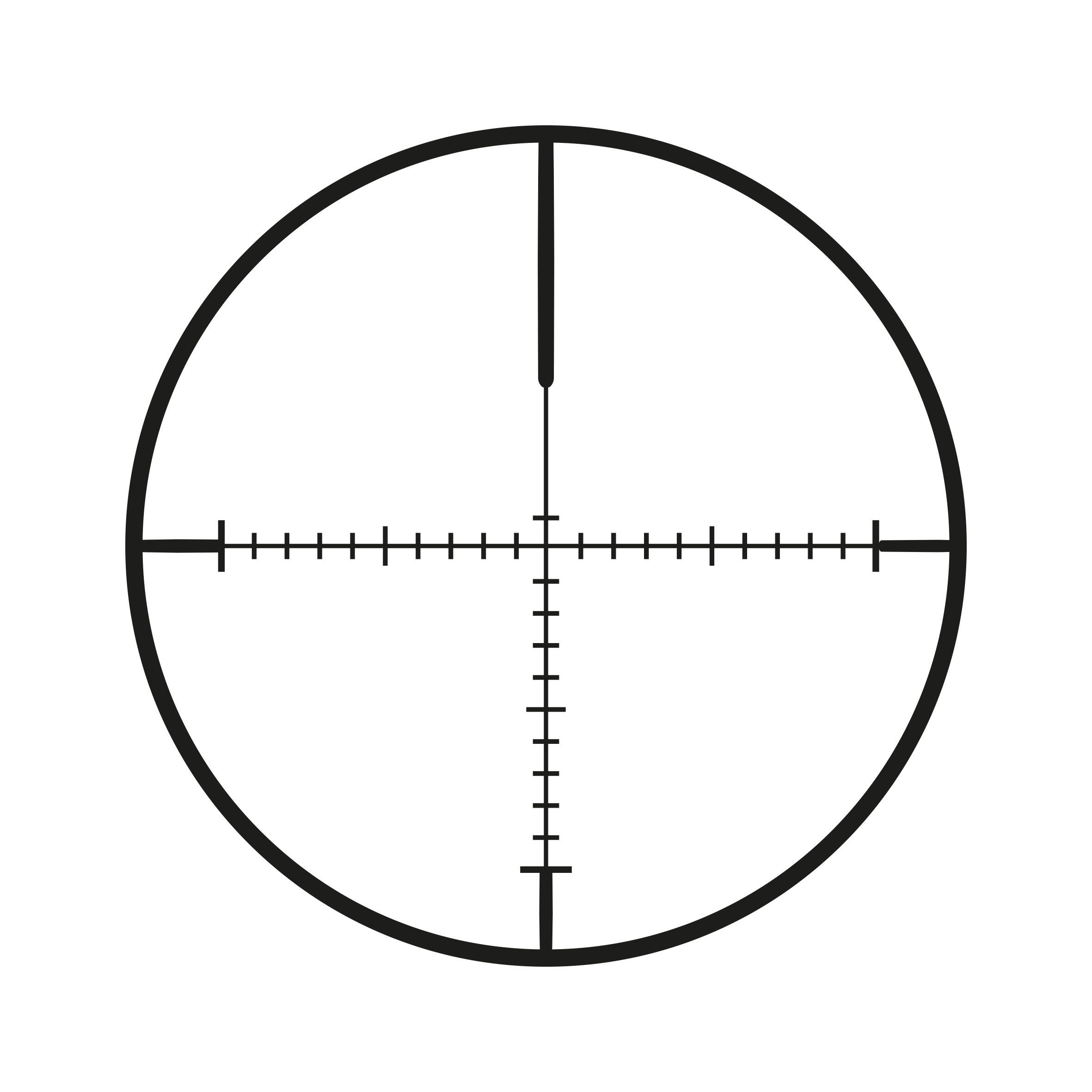

Typ zámerného kríža: MIL DOT. Miera prenosu: 83 % pri 550 nm. Vzdialenosť okulára: 113-82 mm (podľa priblíženia). Zorné pole: [7,2; 2] metre pri 100 m.

Paralaxa nastaviteľná od 15 metrov až nekonečno.

Ochrana proti zahmlievaniu: Plnený dusíkom.

Odolný za každých poveternostných podmienok.

Mechanické parametre puškohľadu

Nastavovacie kolieska s otočením jedným klikom o krok veľkosti 0,1 MIL, čo zodpovedá:

1 cm na 100 m na jeden klik. 1 mm na 10 m na jeden klik. Ak chcete urobiť klik, je nutné najprv odistiť nastavovacie koliesko tak, že ho vytiahnete von, a potom ho otáčať.



Každé otočenie kolieska zodpovedá 6 MIL, teda 60 cm na 100 m. Rozsah zdvihu: 11,5 MIL. Všetko možno ľahko nastaviť bez nástroja.

Rady k montáži

Puškohľad sa predáva s imbusovým kľúčom, ktorý použite na odskrutkovanie dvoch spodných skrutiek montáží.

Zasuňte puškohľad do drážok 11 mm koľajničky na vašej zbrani, pridržte puškohľad a veľmi zľahka utiahnite obidve skrutky.

Postavte sa za puškohľad. Ak vidíte cez puškohľad dokonale, je správne umiestnený.

Ak tomu tak nie je, posuňte puškohľad v koľajničke tak, aby ste dosiahli správnu vzdialenosť medzi okom a okulárom (8 až 10 cm od oka).

Individuálne nastavenie zaostrenia puškohľadu

Namierte na stenu bielej farby a pozorujte zámerný kríž puškohľadu, ktorý musí byť úplne ostrý. Ak nie je ostrý, uchopte okulár (časť, ktorá je najbližšie k vašim očiam) a jemne ho otáčajte, čím zaostríte zámerný kríž.

Po nájdení pozície umožňujúcej zaostrenie zámerného kríža utiahnite protimaticu nachádzajúcu sa medzi objímkou priblíženia a okulárom, aby ste zaistili okulár proti akýmkoľvek rušivým pohybom.

Ako nastaviť puškohľad tak, aby ste presunuli bod dopadu strely

Odskrutkujte ochranné krytky nastavovacích koliesok.

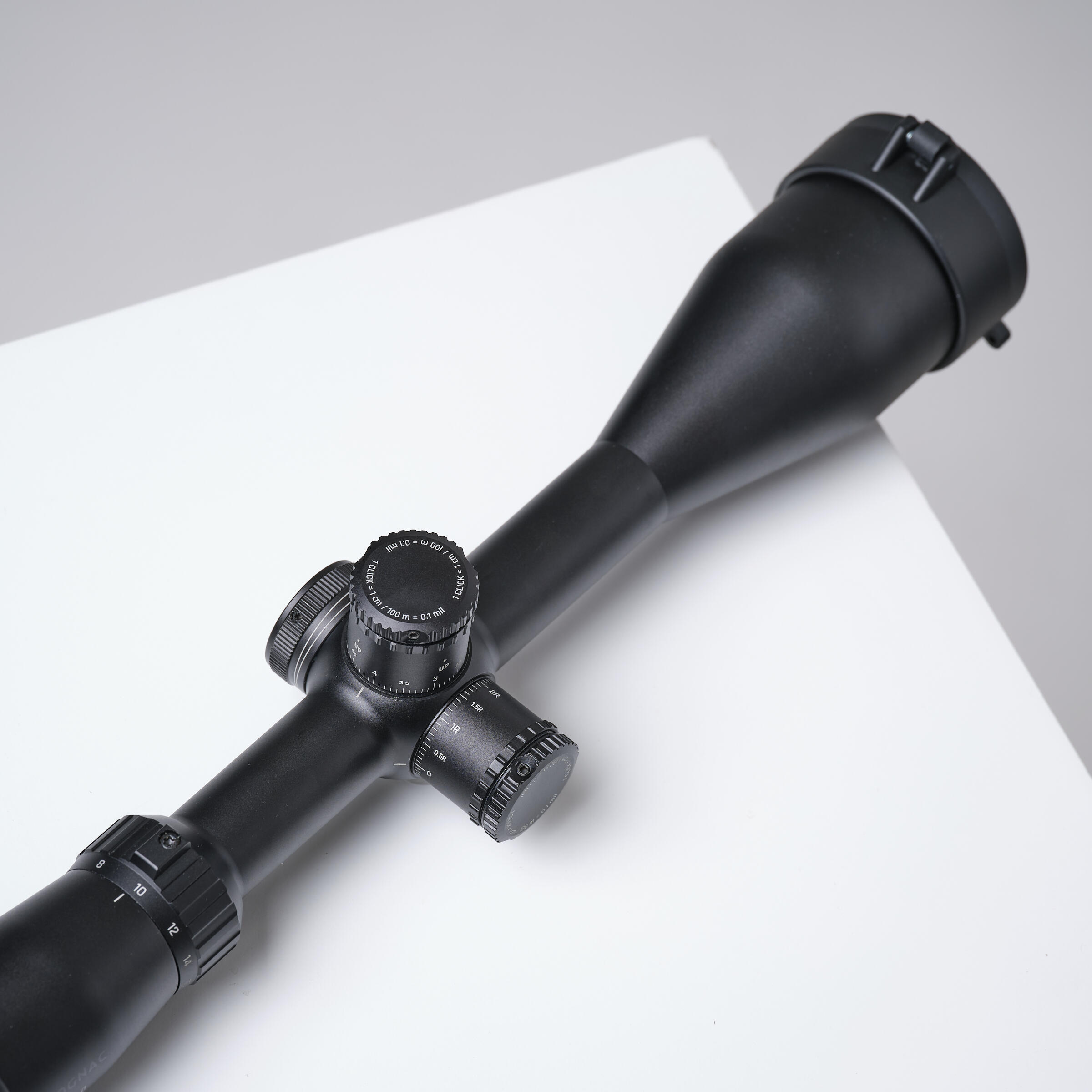

Vrchné koliesko slúži na nastavenie výšky (vertikálnej osi) dopadu strely. Je tam uvedené UP zodpovedajúce smeru namontovania vášho bodu dopadu strely.

Koliesko naboku puškohľadu umožňuje nastaviť horizontálnu os. Je tam uvedené R (Right), čím bod dopadu vašej strely posuniete doprava.

V tabuľke vo fotografiách zistíte hodnotu jedného kliku v závislosti od vzdialenosti vášho terča.
